operation mass

1. эксплуатационная масса

3.14 эксплуатационная масса (operation mass): Масса базовой машины с оборудованием и приспособлениями в соответствии с техническими требованиями изготовителя, массой оператора (75 кг), полным топливным баком и всеми жидкостными системами, заправленными в соответствии с техническими требованиями изготовителя.

Примечание - Грунт, ветки, строительный мусор и т.д., которые часто прилипают или лежат на машине, не являются составной частью машины. Этот материал должен быть отодвинут, вывезен, вынесен любым способом, поскольку в соответствии с техническими требованиями он не может быть включен в массу машины.

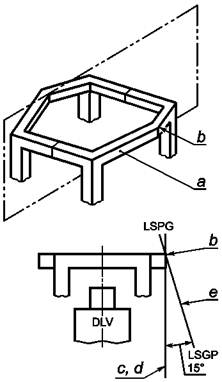

a - элемент верхней рамы, к которому прикладывают боковую нагрузку;

b - самая дальняя точка на конце элемента верхней рамы;

с - вертикальная линия, проходящая через точку b;

d - вертикальная плоскость, параллельная осевой линии машины, проходящая через линию c;

e - боковая имитируемая плоскость грунта

Рисунок 1 - Определение боковой имитируемой плоскости грунта

Источник: ГОСТ Р ИСО 12117-2009: Машины землеройные. Устройства защиты при опрокидывании (TOPS) для миниэкскаваторов. Лабораторные испытания и технические требования оригинал документа
